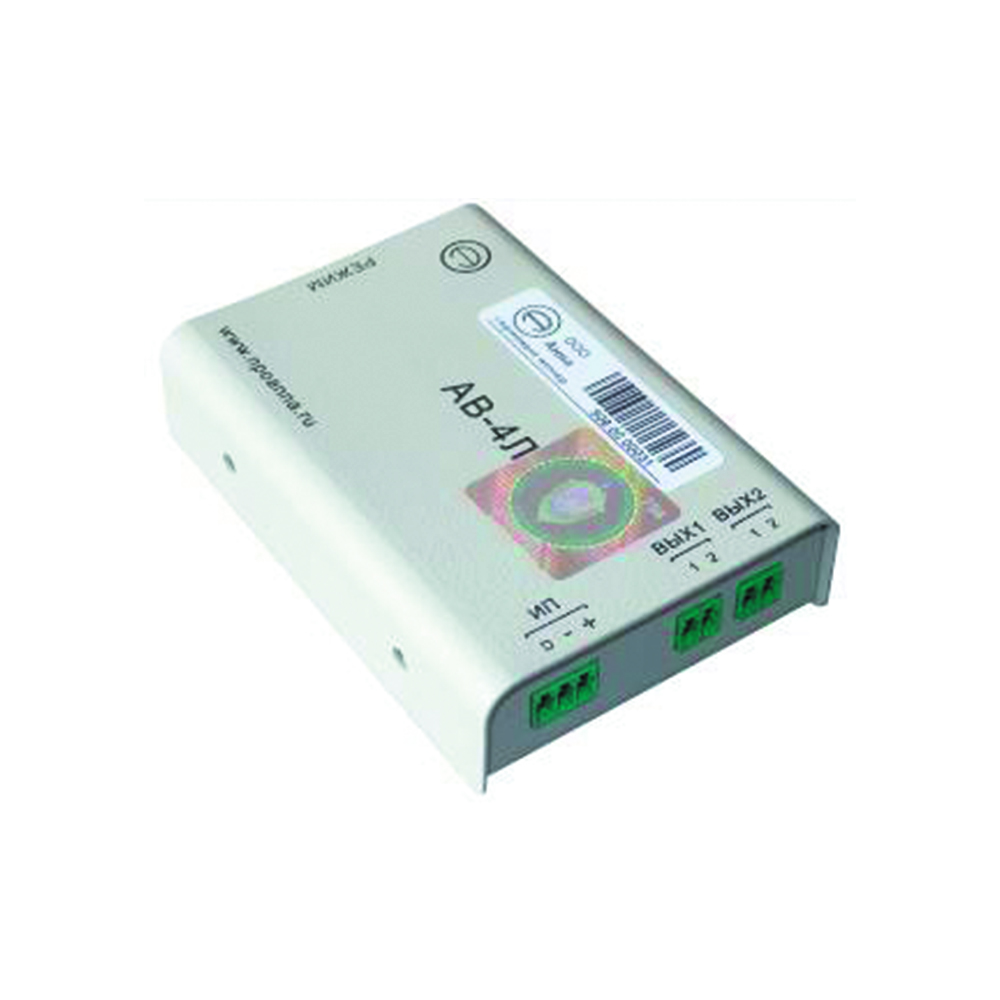

"АВ-4Л" Генераторный блок
Изделие представляет собой средство защиты акустической речевой информации на основе зашумляемых экранов (ЗЭ).
Изделие обеспечивает выполнение требований по классу 1.
Изделие может размещаться в помещениях до 2 категории включительно.
При наличии положительного заключения по результатам специальной проверки по 1 категории, Изделие может размещаться в помещении 1 категории.
Гарантийный срок – 24 месяца с момента продажи.
| Параметр | Значение | |
| Диапазон регулирования октавных уровней, дБ | от 3 до 13 дБ1) | |
| Диапазон регулирования интегрального уровня, дБ | 20 | |
| Максимальное число подключаемых вибровозбудителей, шт. | 36 2) | |
| Количество независимых выходов генераторного блока, шт. | 2 | |
| Интерфейс управления | ReBus-3 / ReBus-4 | |
| Напряжение электропитания, В | 10 – 14 | |
| Ток, потребляемый генераторным блоком "АВ-4Л" от линии питания, мА | 100 | |
| Виды индикации | Светодиодная (дублируется на других элементах Системы) | |
|
Габаритные размеры, мм, не более |
- генераторный блок "АВ-4Л" | 96 х 71 х 24 мм |
| - вибровозбудитель "СП-4Л" | Диаметр 48, высота 14 мм | |
| Ограничения применимости по критерию «допустимый повышенный УЗД сигнала» | - для ЗЭ на основе АСС-0.25-80 | Есть: при наличии средств звукоусиления УЗД сигнала на расстоянии 1 м, не должен превышать 84 дБ (2·10-5 Па) |
| - для ЗЭ на основе СZ-0.4-80 | Нет. | |
| Ограничения применимости по критерию «наличие сектора проницаемости ЗЭ» | - для ЗЭ на основе АСС-0.25-80 | Есть: вследствие наличия сектора проницаемости ЗЭ этого типа применим, если возможна его установка в соответствии с рис. 5,7. |
| - для ЗЭ на основе СZ-0.4-80 | Нет (при правильном размере ЗЭ) | |
| УЗД паразитного шума на расстоянии 1 м, не должен превышать, дБ(2·10-5 Па) | - для ЗЭ на основе АСС-0.25-80, размер полотна 957 х 1600 мм, настройка "Тихо" / "Громко" 3) | F1 F2 F3 F4 F5 F6 F7 74/74, 68/68, 63/69, 60/65 ,57/69, 55/66, 54/54 |
| - для ЗЭ на основе АСС-0.25-80, размер полотна 2853 х 2000 мм , профиль "Тихо" / "Громко" 3) |
F1 F2 F3 F4 F5 F6 F7 74/74, 68/68, 63/74, 60/71 , 63/72, 63/72, 54/56 |
|
| - для ЗЭ на основе СZ-0.4-80, размер полотна 957 х 1600 мм , профиль "Тихо" / "Громко" 4) | F1 F2 F3 F4 F5 F6 F7 74/74, 68/68, 63/63, 60/60 , 57/61, 55/65, 54/58 | |
| - для ЗЭ на основе СZ-0.4-80, размер полотна 2853 х 2000 мм, настройка "Тихо" / "Громко" 4) | F1 F2 F3 F4 F5 F6 F7 45/47, 68/60, 63/63, 60/63, 57/66, 55/69, 54/63 | |
| Размеры полотна ЗЭ | - ширина | 957… 2853 мм |
| - высота (длина ламелей) | 1600 … 2000 мм (шаг 5 см) | |
| Типы ламелей для ЗЭ | - АСС-0.25-80 | «(»- образный поперечный профиль, алюминий ~ 0,25мм |
| - СZ-0.4-80 | «Z»- образный поперечный профиль, сталь ~0,4 мм | |
| Условия эксплуатации: | - температура окружающей среды | от +5 до +40ºС |
| - относительная влажность воздуха | до 80% при температуре +25ºС | |
Примечание:
1) В октавных полосах F2,F3, F4, F5, F6, F7 – 3 дБ, 4 дБ, 8 дБ, 9 дБ, 11 дБ, 13 дБ соответственно.(Значения Fххх. предоставляются по запросу)
2) Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством ламелей в полотне ЗЭ.
3) Профиль № 1 ("Тихо") обеспечивает выполнение норм по безопасности информации при УЗД сигнала, задаваемом в отсутствие средств звукоусиления для ламелей АСС-0.25-80, а № 2 ("Громко") – при повышенном УЗД сигнала на расстоянии 1 м, не превышающем 84 дБ (2·10-5 Па).
4) Профиль № 1 ("Тихо") обеспечивает выполнение норм по безопасности информации при УЗД сигнала, задаваемом в отсутствие средств звукоусиления для ламелей СZ-0.4-80, а № 2 ("Громко") - при УЗД сигнала, задаваемом при наличии средств звукоусиления.Примечание:
1) Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством ламелей в полотне ЗЭ.
2) Количество кабелей и количество разъемов определяется при заказе. Стандартизован ряд кабелей на 6, 12 и 18 разъемов для подключения к изделиям "СП-4Л". Избыточная часть кабеля после монтажа ЗЭ отсекается.
3) Длина и количество ламелей определяются ТЗ.
4) Для снижения совокупных затрат и сокращения сроков поставки Изделий, комплектующие ЗЭ на основе ламелей типа АСС-0.25-80 допускается закупать у сторонних поставщиков.
Внимание ! В случае покупки элементов ЗЭ у сторонних поставщиков должны быть выполнены следующие требования к ламелям и их подвесу.
Материал - алюминиевый сплав.
Окраска - глянцевая краска толщина слоя 0,01 мм, обеспечивающая электроизоляцию вибровозбудителя от ламели.
Погонный вес ламели с учётом краски 0,65 ... 0,70 г/см.
Отверстия (в том числе – маскированные неметаллическими вставками, краской и т.п.), на частях ламелей, видимых в апертуре окна недопустимы.
Как наименее затратный и доступный метод контроля отсутствия скрытых отверстий в ламелях может быть рекомендован рентгеновский контроль сплошности металлического слоя.
Толщина (с краской), 0,27 мм.
Профиль поперечного сечения «(» -образный.
Ширина ламелей (по хорде) - 89 мм.
Максимальная длина - 2000 мм.
В продольном сечении ламели должны быть прямолинейными и при соприкосновении плоскостями должны прилегать друг к другу.
Применять деформированные ламели недопустимо.
Установка ламелей - вертикальный подвес в одной точке у верхней кромки.
Шаг установки ламелей должен быть таким, чтобы обеспечивалось перекрытие ламелей не менее чем на 9 мм, а поворотный механизм должен обеспечивать поворот ламелей таким образом, чтобы остаточный зазор между ними не открывал прямую видимость внутрь помещения за жалюзи.
Проникновение оптического излучения сквозь ЗЭ в результате переотражения от ламелей допускается
